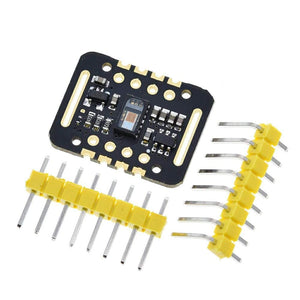

Sensor Max30102 Concentración Oxígeno Ritmo Cardíaco Latidos
El MAX30102 es un módulo integrado de biosensor de oxímetro de pulso y monitor de frecuencia cardíaca. Integra un LED rojo y un LED infrarrojo, fotodetector, componentes ópticos y circuitos electrónicos de bajo ruido con supresión de luz ambiental.
El MAX30102 cuenta con una fuente de alimentación de 1,8 V y una fuente de alimentación separada de 5,0 V para LED internos para la adquisición de frecuencia cardíaca y oxígeno en la sangre en dispositivos portátiles, que se usan en los dedos, el lóbulo de la oreja y la muñeca. La interfaz de comunicación estándar compatible con I2C puede transmitir los valores recopilados al Arduino, KL25Z y otros microcontroladores para el cálculo de la frecuencia cardíaca y el oxígeno en la sangre.
Longitud de onda máxima del LED: 660nm/880nm
Voltaje de la fuente de alimentación del LED: 3,3 ~ 5V
Tipo de señal de detección: señal de reflexión de luz (PPG)
Interfaz de señal de salida: interfaz I2C
Voltaje de la interfaz de comunicación: 1,8 ~ 3,3 V ~ 5V (opcional)
Tablero reservado tamaño del orificio de montaje: 0,5 x 8,5 mm
Descripción del pin:
VIN: terminal de entrada de alimentación principal 1.8-5V
Pad de 3 bits: Seleccione el nivel de pull-up del bus, dependiendo del voltaje maestro del pin, seleccione 1.8v o 3_3v (este terminal contiene 3.3V y superior)
SCL: el reloj conectado al bus I2C;
SDA: datos conectados al bus I2C;
INT: pin de interrupción del chip MAX30102;
RD: terminal de tierra LED ROJO del chip MAX30102, generalmente no conectado;
IRD: la tierra del LED IR del chip MAX30102 generalmente no está conectada;
GND: cable de tierra.
Método de disolución de la luz: medición del pulso y la saturación de oxígeno en la sangre mediante el uso de tejido humano para causar una transmisión diferente cuando el vaso sanguíneo está en contacto
Fuente de luz: Una longitud de onda específica de diodo emisor de luz selectivo para oxihemoglobina (H bO 2 ) y hemoglobina (Hb) en sangre arterial
La transmitancia se convierte en una señal eléctrica: el cambio en el volumen de la pulsación arterial provoca un cambio en la transmitancia de la luz.
