SENSOR DE VOLTAJE 0-25V PARA ARDUINO PIC MICROS

TUTORIAL

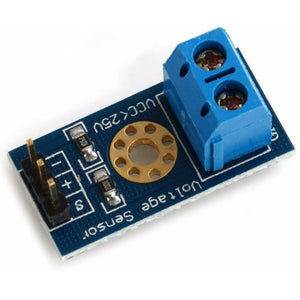

SENSOR DE VOLTAJE

Rango de Voltaje: 0-25VCD
Tamaño: 25mm × 13mm/0.98 "× 0.51" (aprox)
Rango de detección de voltaje: 0.02445 V-25 VCD
Resolución analógica de tensión: 0.00489 VCD
"+" Conectar a 5V/3.3V
"-" Conectar a GND
"S" Conectar a entrada AD de Arduino o micro de su preferencia.

Utiliza tecnologí­a de 10 Bits AD, por lo que la resolución de este módulo es de aproximadamente 0.00489V (5V/1023), por lo que el mí­nimo valor de tensión a detectar es de 0.02445V.

VER TUTORIAL
