Multivibrador Monoestable CD4047
Multivibrador Monoestable CD4047
Circuito integrado HEF4047. Multivibrador monoestable de baja potencia con lógica CMOS incorporado para permitir una acción multivibrador monoestable disparado por flanco positivo o negativo con disparo posterior y las opciones de conteo externos. Las entradas incluyen + TRIGGER, -TRIGGER, ASTABLE, ASTABLE \, RETRIGGER y reset externo. salidas con buffer son Q \, Q y el oscilador. En todos los modos de operación y condensador externo deben estar conectados entre C-terminal de sincronización y RC-Común y una resistencia externa debe estar conectada entre el R-Timing y terminales RC-comunes. operación astable está activado por un alto nivel en la entrada ESTABLE o un nivel bajo en el ASTABLE \ entrada o ambos. El período de la onda cuadrada en la Q y Q \salidas en este modo de operación es una función de los componentes externos empleadas. “verdadero” pulsos de entrada en la entradaASTABLE o pulsos “complementar” en la ASTABLE \ permiten la entrada del circuito para ser utilizado como un multivibrador gatable.
Especificaciones
- IC, MONO / ASTBL MULTVIBRTR, 125NS, DIP-14
- Tipo: CMOS
- Tipo Multivibrador: monoestable / astable
- Corriente de salida: 6.8 A
- Retraso de propagación: 125 ns
- Voltaje: 3 V a 18 V
- Antiestático

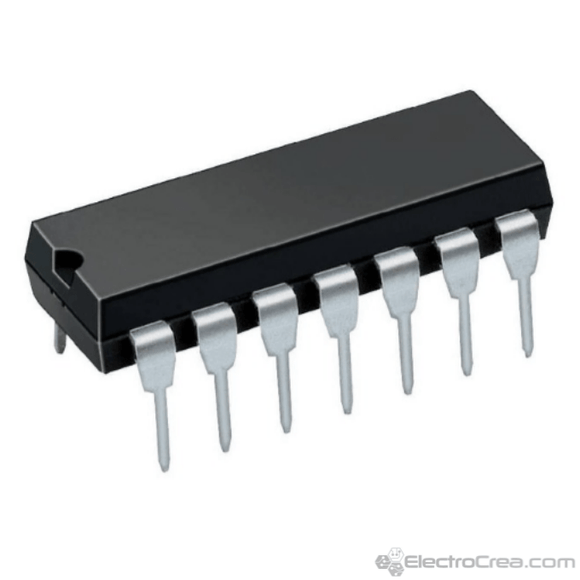

- Encapsulado DIP
- 14 pines
