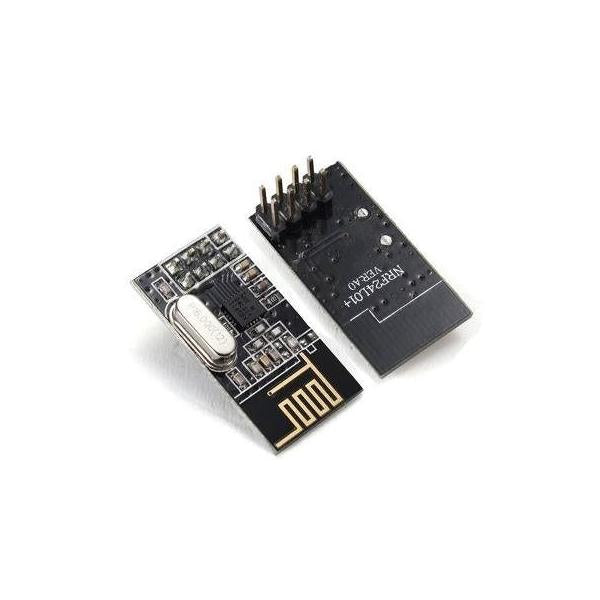

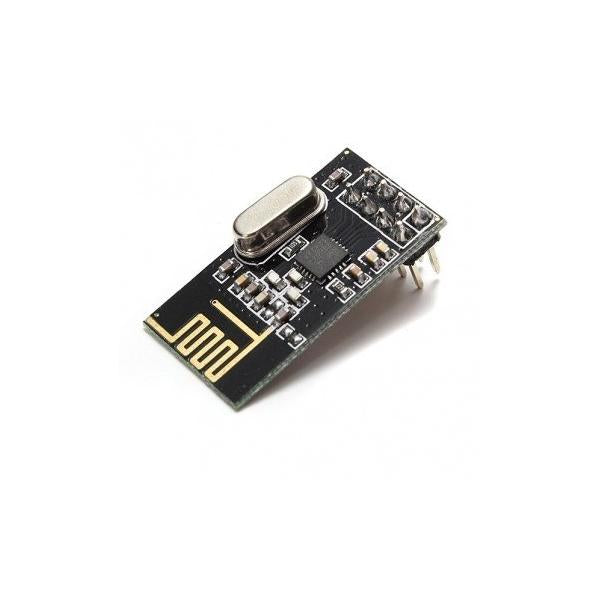

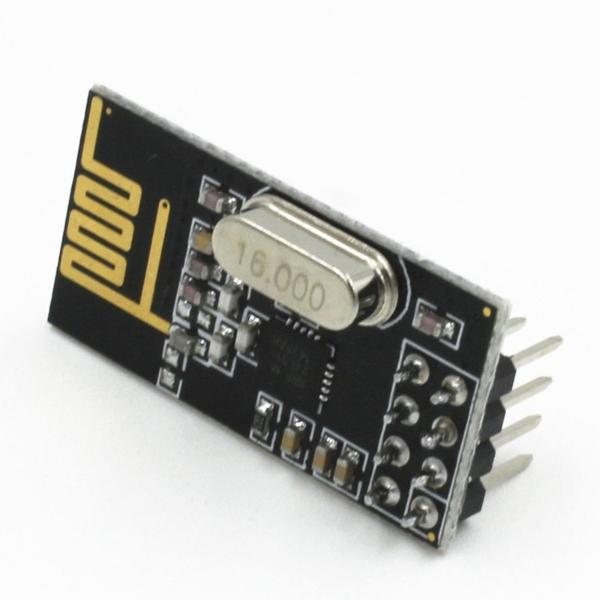

MÓDULO RF NRF24L01 TRANSCEIVER 2.4 GHZ





El modulo trabaja con Velocidades máximas de funcionamiento de hasta 2Mbps, GFSK eficiencia de modulación, la capacidad anti-interferencia, Especialmente adecuado para aplicaciones de control industrial.

125 Canales, comunicación y multi punto de salto de frecuencia para satisfacer las necesidades de comunicación Built-in hardware CRC de detección de errores, la comunicación de control de direcciones multipunto.

De baja potencia de 1,9 ~ 3,6 V, el modo de sólo 1uA sobre Apague Antena incorporada de 2,4 GHz

Este módulo utiliza el más nuevo transceptor de 2,4 GHz de Nordic Semiconductor, el nRF24L01 + .Este transceptor IC opera en la banda de 2,4 GHz y tiene muchas características nuevas.

El módulo tiene los siguientes PINES de conexión a un microcontrolador:

-GND: Tierra.

-VCC: 3.3V.

-CE: Chip (RX / TX) Habilitar, alta activa. Si de alta, módulo está bien enviando o escuchar.

-CSN: Chip Select No, bajo activo. Si está bajo, el chip responde a comandos de SPI. Esto es en realidad el chip 'real' señal de selección, y es fácilmente confuso con CE que activa / desactiva la parte de radio transceptor.

-SCK: SPI reloj de desplazamiento, de hasta 10 MHz.

-MOSI: Master-Out-Slave-In, que se utiliza para cambiar los datos del microcontrolador en el dispositivo.

-MISO: Master-Slave In-Out, que se utiliza para cambiar los datos del dispositivo al microcontrolador.

Aplicaciones

  • Periféricos para PC
  • Mandos de video juegos
  • Telemetría
  • Juguetes
  • Electrónica de consumo



CARACTERISTICAS

Alimentación

1.9~3.6V



Voltaje puertos IO

0~3.3v / 5v



Nivel de salida

+7dB



Sensibilidad de Recepción

≤ -90dB



Alcance

100 mts (áreas abiertas)



Dimensiones

15x29mm



Trabaja en la banda libre

2.4GHz



Velocidades

250kbps, 1Mbps y 2Mbps



Incorporación del protocolo ShockBurst™ para mejorar la velocidad por hardware.





Muy bajo consumo en el orden de los 20 uA.





CONTENIDO DEL PAQUETE

1x Modulo Rf Nrf24l01 Transceiver 2.4 GHz
