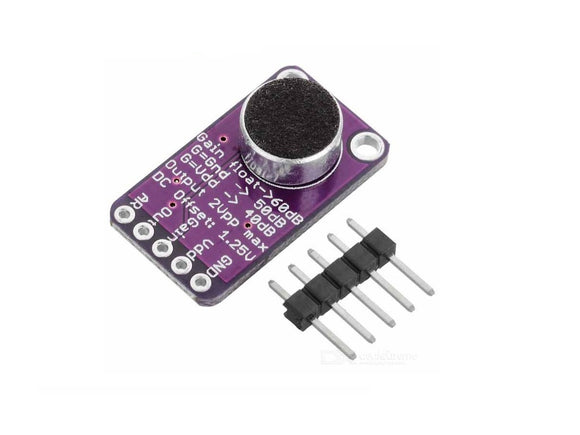

MODULO MICROFONO CON AMPLIFICADOR MAX9814 CONTROL AUTOMATICO DE GANANCIA

  • $15.000,00
Impuesto incluido.


El micrófono MAX9814, viene con un chip diseñado para amplificar el volumen del audio en situaciones no predecibles. Este micrófono de lujo que está por encima del resto, utiliza un control de ganancia automático, significa que los sonidos “fuertes” que estén cercanos al micrófono, este los reduce  para que no abrumen el audio y para los sonidos lejanos los amplificará. Este amplificador es ideal para cuando se desee grabar o detectar audio en entorno en el que cambian los niveles y no se quiera tener que ajustar la ganancia del amplificador todo el tiempo.

Este sensor de sonido incluye un micrófono electret de 20 a 20Khz, para la amplificación utiliza un MAX9814 que cuenta con una importante reducción de ruido proveniente de la alimentación con lo que el sonido que se obtiene es realmente bueno. Además cuenta con control de ganancia automático.

El centro de este sensor es el amplificador MAX9814 tiene una serie de opciones configurables, por defecto el nivel máximo de ganancia es de 60dB, pero se puede variar a 40 y 50dB puenteando de diferentes maneras los pines Gain, VCC y GND. Tambien se puede modificar el Attack/Release desde 1:4000 a 1:2000 o 1:500. La salida desde el amplificador esta alrededor de 2Vpp max. sobre una base de 1.25V DC, por lo que puede ser usado fácilmente con conversores ADC de hasta 3.3V de entrada. Si se necesita colocar en una entrada de Linea basta con usar un condensador de 100uF.

Es el sensor perfecto para proyectos de cambio de voz, grabación, o reactivos al sonido. Incluye tira de pines.

Especificaciones:
  • Voltaje de alimentación: corriente 2.7V-5.5V @ 3mA
  • Salida: 2Vpp el sesgo 1.25V
  • Respuesta de frecuencia: 20 Hz - 20 KHz
  • Ataque programable y Ratio de lanzamiento
  • Automático de ganancia, máximo seleccionable de 40dB, 50dB o 60dB
  • Baja densidad de ruido de entrada-Referido de 30nV /
  • Bajo THD: 0,04% (típico)

Tutorial Externo

Datasheet Max9814
