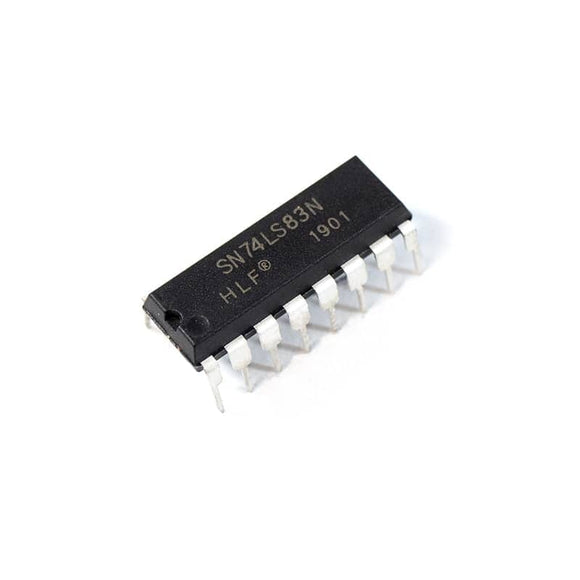

Circuito Integrado 74LS83 Sumador Binario SN74LS83N

Circuito Integrado 74LS83 Sumador Binario SN74LS83N

  • $3.000
Impuesto incluido.

¡Solo 0 restantes!

74LS83 Sumador Binario o SN74LS83N es un circuito integrado “CI” de 4 Bit con acarreo rápido y encapsulado DIP-16.  El 74LS83 tiene cuatro etapas independientes de circuitos sumadores completos en un solo paquete. Se usa comúnmente en aplicaciones donde están involucradas operaciones aritméticas.

¿Para qué sirve el 74LS83 Sumador Binario?

Sirve para realizar distintas practicas de electrónica ya que es un sumador completo binario de 4 bits de alta velocidad con acarreo interno; acepta 2 palabras binarias de 4 bits (A1 – A4, B1 – B4) y una entrada de acarreo (C0). Genera una suma de salida binaria (R1 – R4) y una salida de acarreo (C4) desde el bit de mayor significado. El LS83 opera con operandos activos en ALTO ó activos en BAJO (lógica positiva ó negativa).


ESPECIFICACIONES Y CARACTERÍSTICAS

  • Modelo 74LS83
  • Tipo: TTL
  • Familia: LS
  • Tipo de lógica: Sumador
  • Tipo de sumador: Binario
  • Núm. de bits: 4-bits
  • Voltaje Max.: 5.25 V
  • Voltaje Min.: 4.75 V
  • Corriente: 4 a 8 mA
  • Temperatura Max.:70 °C
  • Temperatura Min.:0 °C
  • Pines: 16
  • Tipo de encapsulado: DIP
  • Medidas: 4.2 x 19.81 x 6.35 mm
