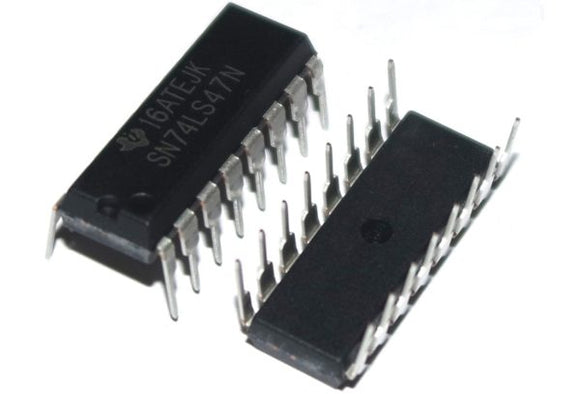

BCD 7 Segmentos 74LS47

ste decodificador se aparta de la definición general ya que cada combinación de valores de las entradas activa varias salidas, en lugar de una sola. Tiene cuatro líneas de entrada en código BCD y salidas capaces de excitar un display de siete segmentos para representar cualquier dígito de 0 a 9.

• Salidas activas a nivel bajo.
• Entradas de control también activas a nivel bajo:
  • LT : Lamp Test.
  • RBI: Ripple blanking input.
  • BI/RBO: Blanking input / ripple blanking output.
• Las salidas pueden controlar directamente un diplay de 7 segmentos en ánodo común.
