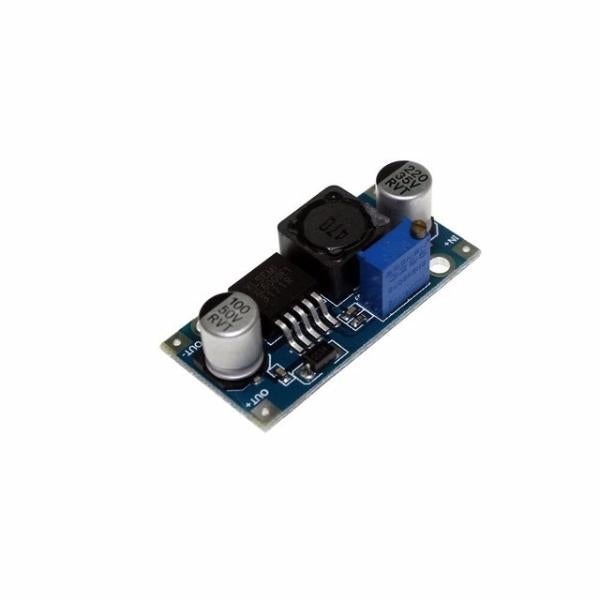

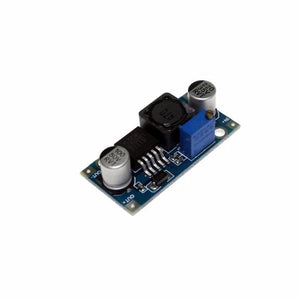

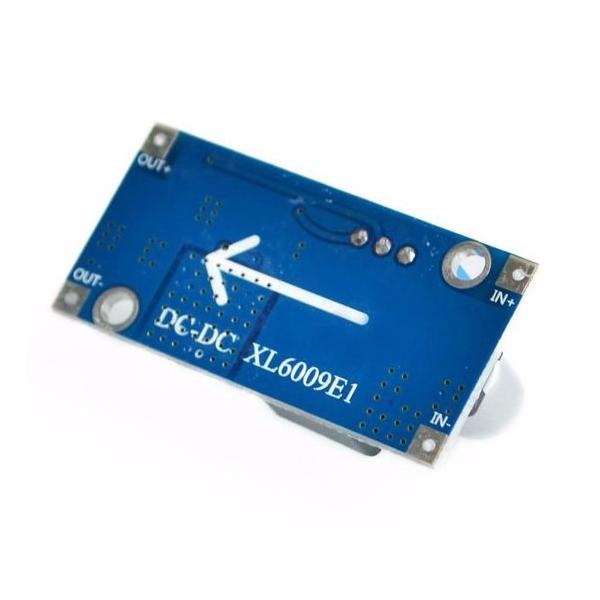

Convertidor Elevador Xl6009 Fuente Dc-Dc Booster Step-Up
DESCRIPCIÓN
Módulo elevador de tensión DC-DC basado en el chip XL6009. El voltaje de entrada debe oscilar entre 3V~32V, para asegurar niveles de tensión a la salida entre 5V~35V, estos valores son ajustables y regulables. Estos módulos de potencia se caracterizan por trabajar a muy altos rangos de frecuencia, para este módulo la frecuencia de operación es de 400KHz. Este módulo proporciona un nivel de potencia máximo de 30W a la salida. Este módulo es usado para aplicaciones en las que se necesita un nivel de tensión constante a la salida ante cualquier tipo de variaciones de voltaje a la entrada del módulo.
CARACTERÍSTICAS
|
Voltaje de entrada |
3V ~ 32V |
|
Voltaje de salida (ajustable) |
5V ~ 35V |
|
Corriente de entrada |
2.5A (máximo)18mA (si carga) |
|
Eficiencia |
~90% |
|
Frecuencia de operación |
400KHz |
|
Rizado de salida |
50mV |
|
Potencia |
~30W |
|
Regulación de carga |
± 0.5% |
|
Regulación de Voltaje |
± 0.5% |
CONTENIDO DEL PAQUETE
1x Elevador XL6009 Fuente DC-DC Booster Step-Up
