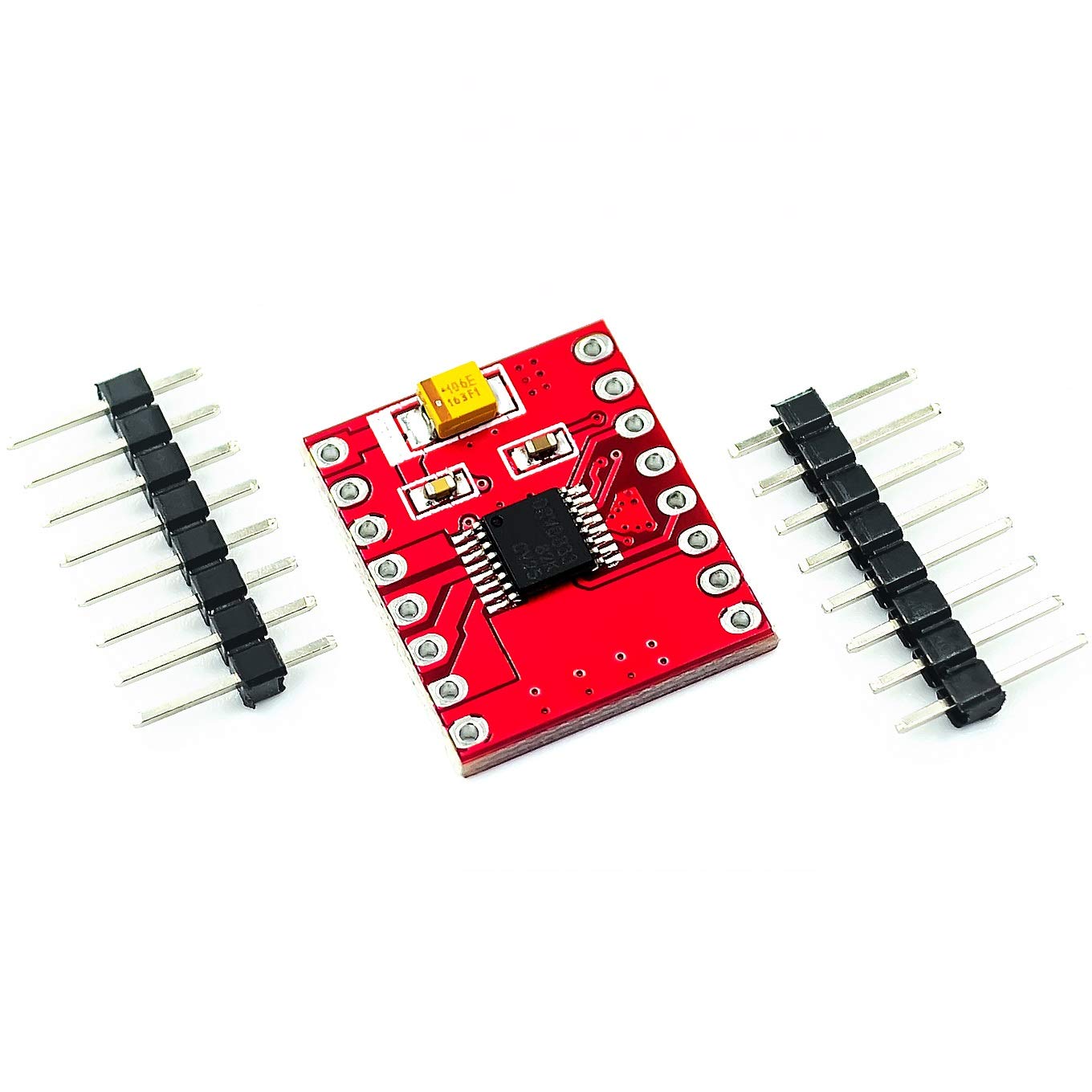

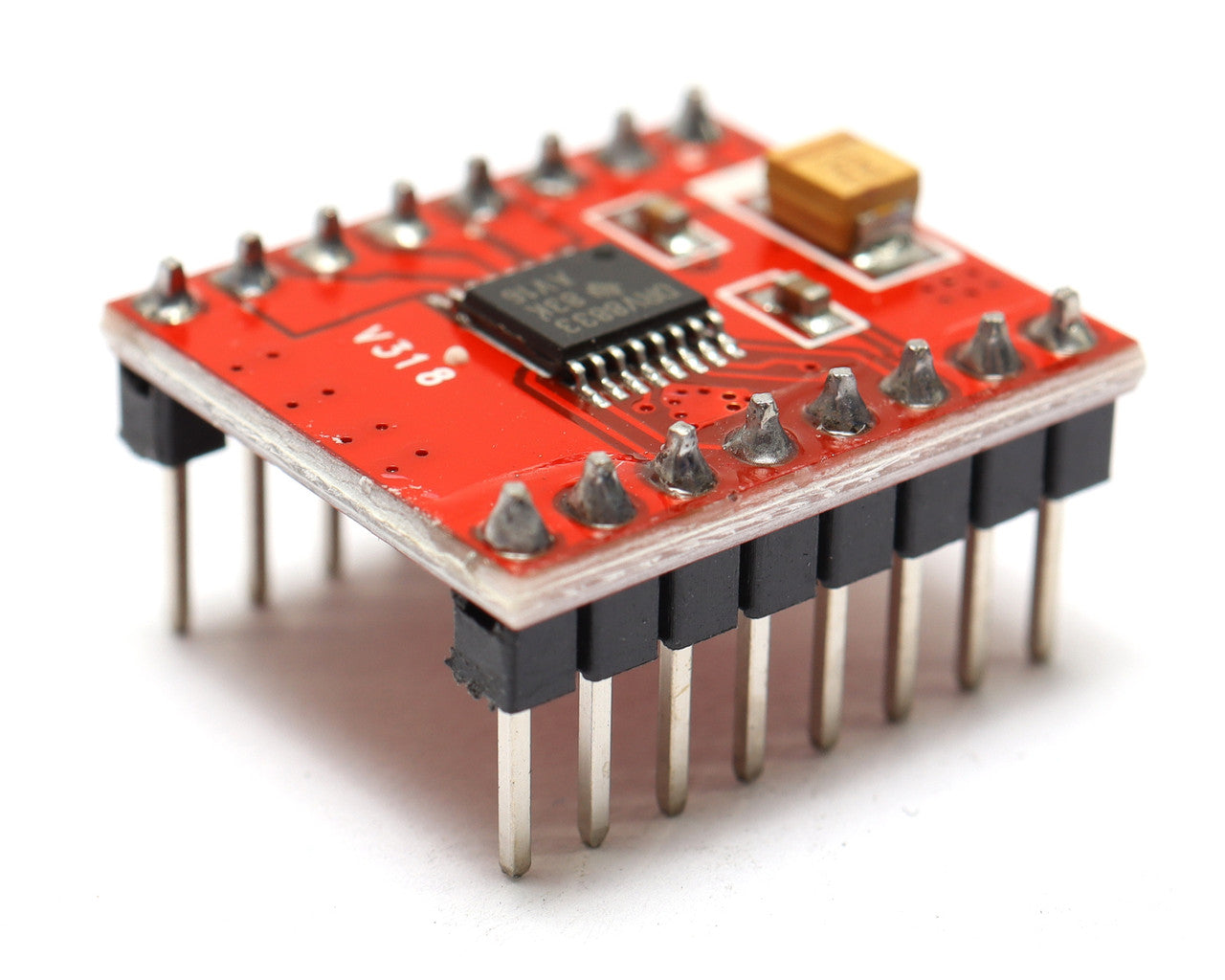

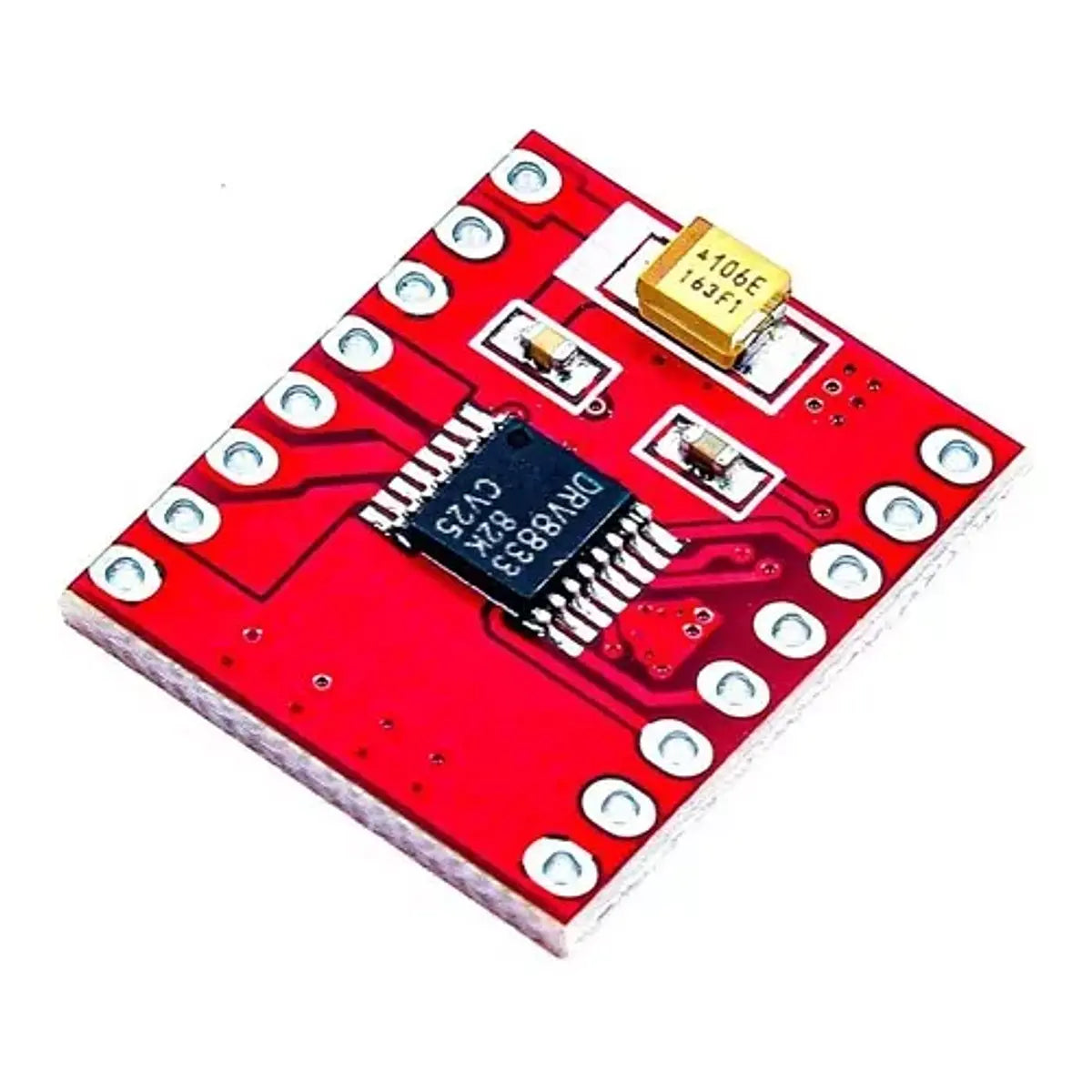

Driver de Motor DRV8833 – Doble Puente H

⚙️ Driver de Motor DRV8833 – Doble Puente H

El DRV8833 es un driver de motor de doble puente H diseñado para aplicaciones de robótica, mecatrónica, impresoras, juguetes electrónicos y proyectos con microcontroladores. Permite controlar dos motores DC con escobillas o un motor paso a paso bipolar, así como solenoides u otras cargas inductivas.

Cada puente H está implementado con MOSFETs de potencia de canal N de baja resistencia, lo que garantiza alta eficiencia, menor calentamiento y mejor rendimiento.

Incluye regulación y limitación de corriente por PWM, además de múltiples protecciones internas, lo que lo convierte en un driver confiable y seguro para proyectos educativos y profesionales.

🔧 Funciones y protecciones integradas

• Protección contra sobrecorriente

• Protección contra cortocircuito

• Protección por subtensión (UVLO)

• Protección por sobretemperatura

• Pin de salida de fallo (FAULT)

• Modo de bajo consumo de energía (sleep)

🚗 Capacidad de control

• Controla 2 motores DC de forma independiente

• Controla 1 motor paso a paso bipolar

• Las salidas pueden conectarse en paralelo para mayor corriente

• Control de velocidad mediante PWM

• Control de dirección por lógica digital

⚙️ Características técnicas:

• Modelo: DRV8833

• Tipo: Driver doble puente H

• Voltaje de alimentación del motor (VM): 2.7 V – 10.8 V

• Corriente de salida:

  • 1.5 A RMS por canal

  • Hasta 2 A pico por canal

  • En paralelo: hasta 3 A RMS / 4 A pico

• MOSFETs de baja resistencia:

  • RDS(on) HS + LS: 360 mΩ

• Regulación y limitación de corriente por PWM

• Paquete: Montaje superficial con disipación térmica mejorada

• Ideal para microcontroladores: Arduino, ESP32, Raspberry Pi, PIC, STM32

🧪 Aplicaciones:

• Robots móviles

• Vehículos RC

• Impresoras y mecanismos automatizados

• Control de motores DC y paso a paso

• Proyectos educativos y de laboratorio

• Sistemas embebidos y mecatrónica
