Módulo shield pantalla TFT LCD 2.4'' Arduino

Publicado por Victor Arrieta en

Módulo shield pantalla TFT LCD 2.4'' Arduino

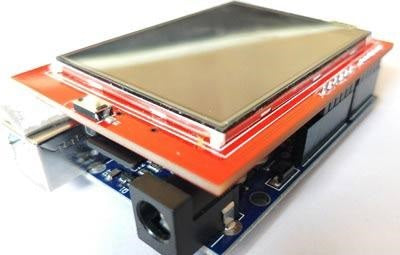

  Este  módulo  consta de una pantalla LCD que nos permitirá desplegar imágenes, programar gráficos, textos, colores y agregar funciones de visualización a nuestros proyectos con Arduino. También cuenta con un panel táctil sobre la LCD. El módulo está diseñado como un shield para ser montado sobre tu placa de Arduino de tal suerte que son poco probables los errores en la conexión y cuenta también con un espacio para instalar una memoria micro SD, desde la cual podrás leer imágenes y desplegarlas también en la pantalla. Esta módulo LCD puede presentarse con diferentes chips controladores (9320, 9325, 9341,etc.), para...

Leer más →

Módulo relé de 1, 2, 4 y 8 canales Arduino

Publicado por Victor Arrieta en

                El módulo relé es, básicamente una placa donde se encuentran montados uno o varios relevos junto a un circuito de opto acopladores, esto con el fin de aislar las señales de control del circuito que alimenta las bobinas. Cuando una señal para cerrar un relevo llega al módulo, ésta activa el opto acoplador el cual permite la polarización de un transistor que conducirá el negativo de la bobina del respectivo relevo. Así, una señal para activar un relevo debe ser un 0 lógico (una tierra), en el momento de activarse una bobina, el LED...

Leer más →

Módulo fotorresistencia Arduino Sensor de Luz

Publicado por Victor Arrieta en

Módulo fotorresistencia Arduino Sensor de Luz

El módulo de fotorresistencia Arduino consta de una fotorresistencia montada en una placa Flying Fish MH. Esta placa es muy utilizada para montar elementos simples pues nos permite obtener la salida analógica usual (A0) y además tiene en su conjunto un amplificador operacional LM393 en modo de comparador con el fin de proveer una salida digital (D0) alta o baja dependiendo de una referencia impuesta por un pequeño potenciómetro montado también en la misma placa, una vez la señal supere la referencia la salida digital se pondrá en bajo.   Por otro lado, la fotorresistencia es un elemento que nos...

Leer más →

Display de 7 segmentos TM1637 con Arduino

Publicado por Victor Arrieta en

  Todos aquellos que hayan trabajado con un display de 7 segmentos saben lo tedioso que puede ser armar un circuito en una protoboard con multiplexores y la gran cantidad de conexiones que se requieren.  Es por esto que existen módulos  como el TM1637, el cual es un módulo que tiene varios componentes incluidos con el fin de reducir al mínimo el número de conexiones, incluyendo ya el multiplexor y circuitos latchs para mantener los números escritos previamente.El módulo funciona por medio de sólo 4 conexiones, dos de energía, una para la señal de reloj y una para datos. Esto reduce...

Leer más →

Sensor de flujo de liquido YF-S201 Arduino

Publicado por Victor Arrieta en

El sensor  de flujo YF-S201 es un elemento que nos permite, tanto detectar un flujo a través de una tubería, como medir su caudal, con relativa simpleza. este elemento cuenta con dos extremos roscados en los cuales debes conectar la tubería sobre la que realizarás la medición, siendo cuidadoso con la dirección marcada en el elemento, pues sólo en esa dirección la medición será adecuada. El sensor funciona por medio de una  turbina interna movida por el flujo, la cual posee un sensor de efecto Hall que nos da una una señal cuadrada en la salida del sensor cada vez...
