Módulo relé y control remoto universal 433Mhz

Publicado por Victor Arrieta en

Este módulo consiste de un relé de 12V que puede ser controlado a distancia por medio  de un sencillo control remoto que funciona a frecuencia de 433MHz. Útil para controlar cargas a distancia en lugares de difícil acceso. El sistema cuenta con 3 modos de operación detallados más adelante:
Alimentación: 12 VDC
Corriente: 40 mA
Voltaje de la carga (AC): 110/240 VAC
Voltaje de la carga (DC): 30 VDC
Corriente mámixa: 10A
Distancia máx de accionamiento: 30 m

Configuración inicial del control remoto

1. Alimente el módulo receptor
2. Presione el botón de modo del selector
3. Presione el botón del control remoto
luego de esto, una luz  indicadora parpadeará 3 veces indicando que la configuración fue guardada

Configuración de los 3 modos de operación
  • Modo 1
En este modo, al presionar el botón del control remoto, el  relevo se activará y permanecerá  así hasta que corte su alimentación. Para configurar este  modo:
1. Mantenga presionado el botón de selección de modo
2. Alimente el receptor
3. Observará una luz parpadear, al segundo parpadeo suelte el botón de modo
  •  Modo 2
En este modo, al presionar el botón del control remoto, el  relevo se activará y  al presionaarlo una segunda vez se desactivará. Para configurar este  modo:
1. Mantenga presionado el botón de selección de modo
2. Alimente el receptor
3. Observará una luz parpadear, al tercer parpadeo suelte el botón de modo
  •   Modo 3
En este modo, al presionar el botón del control remoto, el  relevo se activará y  al soltar el botón, el relevo se desactivará. Para configurar este  modo:
1. Mantenga presionado el botón de selección de modo
2. Alimente el receptor
3. Observará una luz parpadear, al cuarto parpadeo suelte el botón de modo

EJEMPLO DE CONEXIÓN

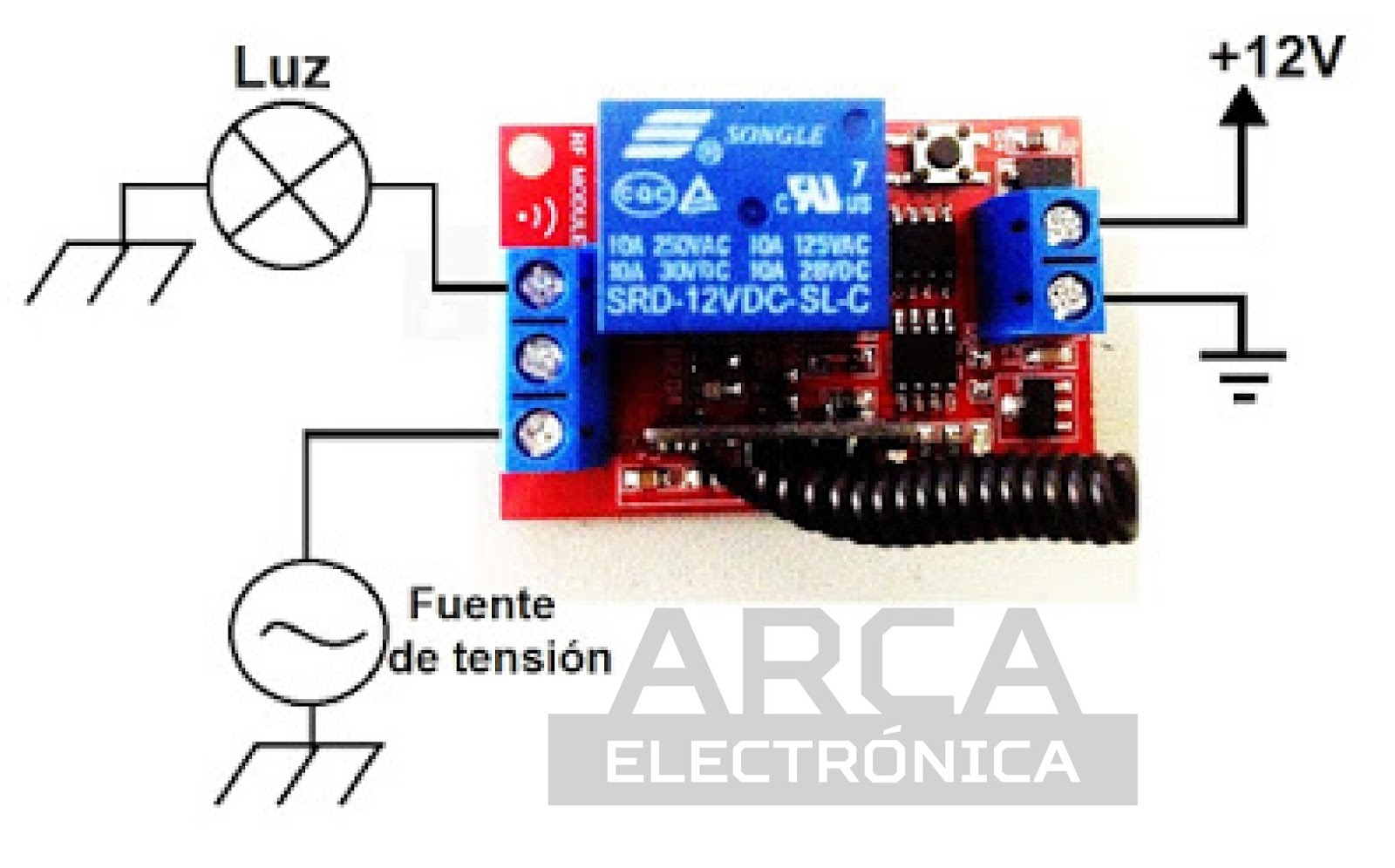

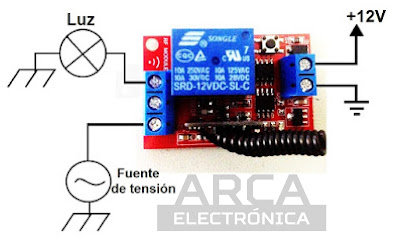

En el siguiente esquema podemos ver como conectar una carga, una luz en este caso, para ser activada remotamente:
