Modulo Shield Nodemcu L293d Driver Motor Esp8266 Cp2102 V2
Especificaciones:

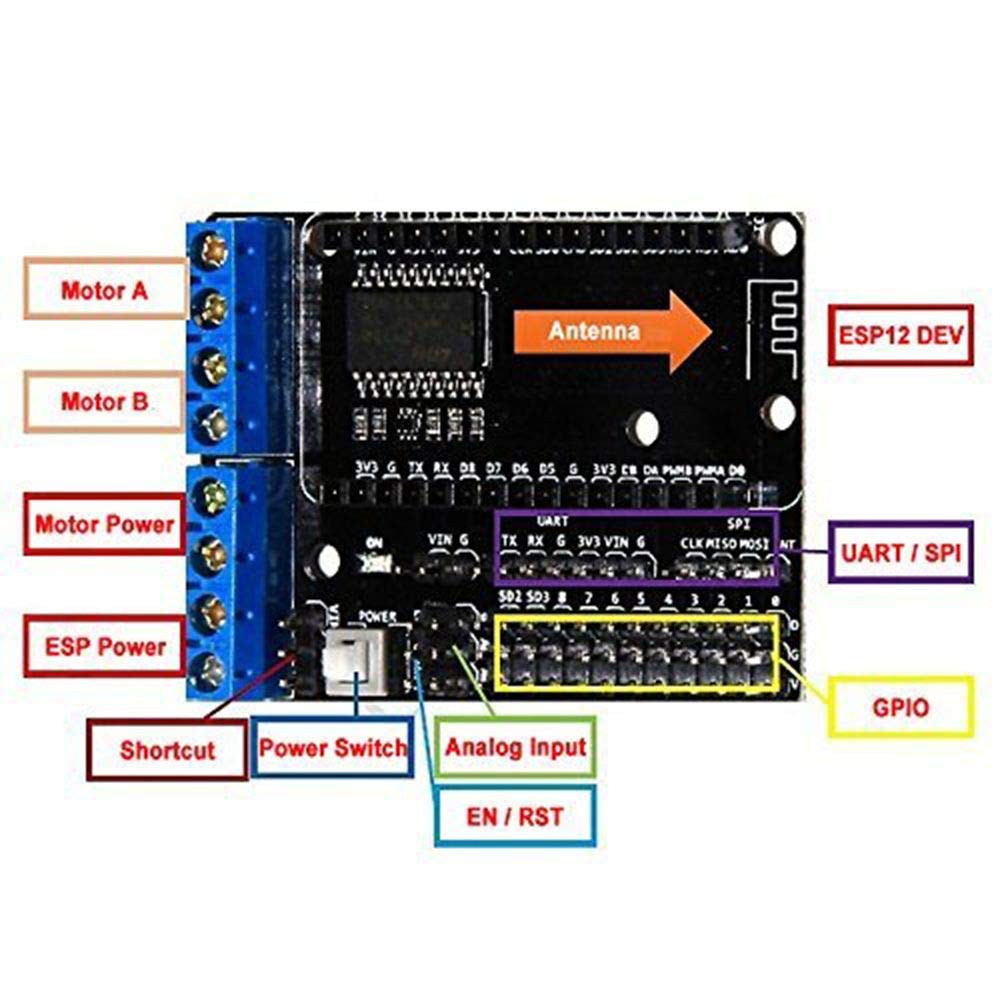

ESP8266 WiFi Motor Drive Expansion Shield Board for NodeMCU ESP-12E
Fuente de alimentación del motor (VM): 4,5 V ~ 36 V, se puede alimentar por separado.
Potencia de control (VIN): 4,5 V ~ 9 V (10 VMAX), se puede alimentar por separado.
El módulo proporciona subcircuito de corto circuito (corto el VM y el VIN), puede utilizar fácilmente una potencia (debe 4,5 V ~ 9 V) mientras completa la unidad de motor y el control.
Indicador de corriente de funcionamiento: ≤ 60 mA (Vi = L), ≤ 22 mA (Vi = H).
Conduce parte de la corriente de trabajo Io: ≤ 1,2 A.
Máxima disipación de energía: 4 W (T = 194.0 °F)
Nivel de entrada de señal de control: alto: 2,3 V ≤ VIH≤ VIN; bajo: -0,3 V ≤ 1,5 V.
Temperatura de funcionamiento: -13.0 °F ~ + 257.0 °F.
Tipo de unidad: controlador de doble puente H-bridge de alta potencia.
Esp12E Kit Dev Puerto de control: D1, D3 (motor A); D2, D4 (motor B).
Ampliación de motor bidireccional, motor de conducción directa bidireccional
Interruptor de alimentación integrado
Potencia del motor, separación de la potencia de control; en el experimento, por cortocircuito
bloquea la fusión, el VIN y el VM corto, mientras que la alimentación al motor y la placa de control
El paquete contiene:

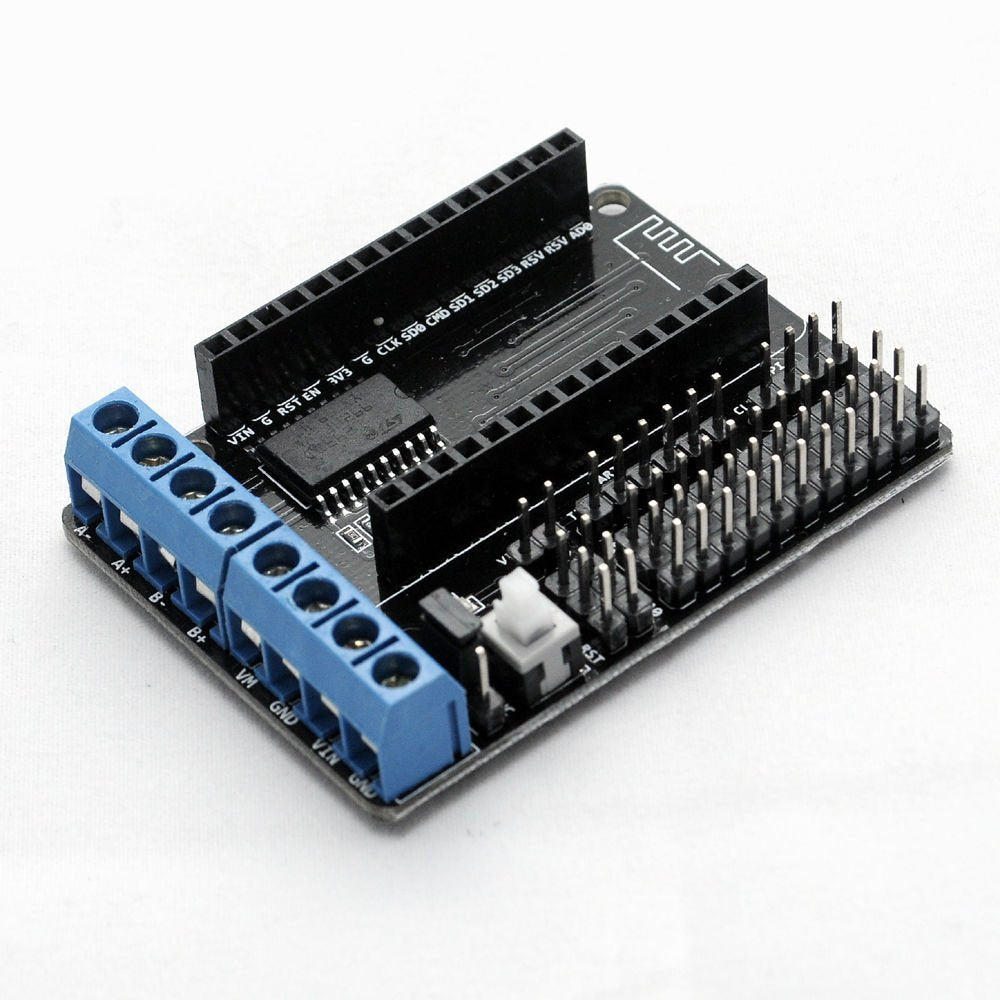

1 x ESP8266 WiFi Motor Drive Expansion Shield Board (L293D)
